Вакуумный водокольцевой насос

Насосы вакуумные водокольцевые

Купить насос ВВН для систем водоснабжения и отопления.

Водокольцевой вакуумный насос предназначен для создания вакуумметрического давления в системах машинного доения коров. Могут применяться в отраслях промышленности, технологические процессы которых требуют создания вакуума.

Насос ВВН широко применяется в химической, пищевой, медицинской, микробиологической, фармацевтической, парфюмерной, целлюлозно-бумажной, нефтяной, газовой и других отраслях народного хозяйства.

Насос вакуумный водокольцевой применяется в технологических процессах дегазации растительных масел, в мыловаренном производстве, для ускоренной варки карамели на кондитерских фабриках, для сушки табака в процессе производства табачных изделий и др.

Производительность насоса при вакууме 48 кПа (- 0,49 кг/см²)
и частоте вращения 1430 ±20 об/мин, м³/час
70±5%
 Максимальная величина вакуума, кг/см² 0,80
 Потребляемая  мощность, кВт, не более 4
 Габаритные размеры, мм 345×250×250
 Масса, кг, не более 35

Конструктивное исполнение водокольцевого насоса ВВН – горизонтальное с осевым направлением газа через всасывающие и нагнетательные окна. Сжатие газа в насосах осуществляется жидкостным кольцом, которое приводится в движение лопаточным рабочим колесом, эксцентрично расположенным в корпусе.

На валу, эксцентрично расположенном в корпусе, на шпонке 6 установлено колесо 7 открытой стороной прилегающее к лобовине 2 с зазором 0,20 ±0,05 мм и дистанционная втулка 12.

Вакуумный насос водокольцевой в лобовине 2 имеет два серповидных окна: всасывающее — большего размера и выхлопное — меньшего размера.

Всасывающая камера через патрубок 8 соединяется с вакуумной системой доильной установки, а выхлопная соединена патрубком 9 с выхлопной трубой.

При вращении колеса 1 внутри корпуса 2 создается вращающееся водяное кольцо 3.

Между двумя рядом расположенными лопастями 4 колеса и водяным кольцом образовываются камеры, меняющие свой объем при повороте колеса.

При вращении колеса в направлении стрелки на левой стороне насоса объем камер увеличивается, и в них создается разрежение, которое через всасывающее окно в лобовине распространяется в вакуумпровод .

На правой стороне насоса объем камер уменьшается и создается избыточное давление. Воздух вместе с излишками воды через выхлопное окно в лобовине выбрасывается в выхлопную трубу.

Водокольцевой вакуумный насос - цена у нас порадует вас!

Схема ВВН

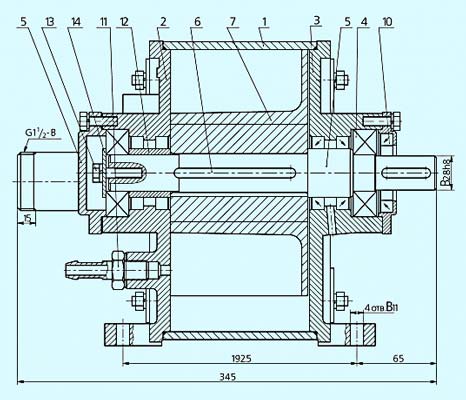

1 - корпус; 2 - лобовина левая; 3 - лобовина правая; 4 - подшипник; 5 - вал; 6 - шпонка; 7 - колесо; 8 - патрубок всасывающий; 9 - патрубок выхлопной; 10 - манжета; 11 - патрубок подачи воды; 12 - втулка; 13 - болт; 14 - шайба; 15 - крышка.
