Ручной насос
Насос ручной предназначен для подъема воды из скважины. Насос используется для обеспечения водой в индивидуальном, сельскохозяйственном и коммунальном водоснабжении, широко применяется на местах отдыха автодорог.

Технические характеристики
Высота подъема воды, м |
до 20 |
Ход штанги, мм |
210 |
Подача за двойной ход поршня, л, не менее |
1 |
Наружный диаметр погружной части насоса, не более, мм |
100 |
Масса, кг |
44 |
Устройство и принцип работы насоса

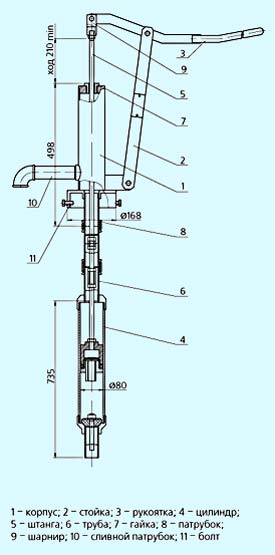

Насос состоит из цилиндра 4, соединенного колонной труб 6 и колонной штанг 5 с корпусом 1. Корпус имеет рукоятку 3, соединенную с шарниром 9 на колонне штанг и со стойкой 2 , а так же патрубок 8 для соединения с колонной труб и сливной патрубок 10.
Цилиндр 4 состоит из поршня, перемещающегося в гильзе при движении штока. Поршень имеет канал, соединяющий полость гильзы с колонной труб, перекрываемый обратным клапаном.
Шток к колонне штанг и гильза к колонне труб крепится резьбовыми соединениями. При монтаже насоса цилиндр погружается в жидкость скважины или резервуара, корпус крепится болтами 11 к трубе скважины (резервуара).
При движении рукоятки вниз поршень с закрытым обратным клапаном движется вверх, засасывая жидкость в гильзу через открытый пиковый клапан. При движении рукоятки вверх поршень движется вниз и жидкость из гильзы вытесняется в колонну труб, достигает сливного патрубка и выливается наружу.

|
|
