Насос ЭЦВ

Назначение

У нас вы можете купить насос ЭЦВ, цена которого доступная, а качество и надежность гарантируется!

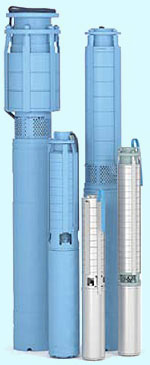

Насосы ЭЦВ

Агрегат электронасосный центробежный скважинный для воды (насос погружной ЭЦВ) предназначен для подъема воды из скважин для городского, промышленного и селькохозяйственного водоснабжения. Кроме того, погружные насосы получили самое широкое распространение для понижения уровня грунтовых вод при осушении котлованов гидротехнических сооружений, крупных промышленных и гражданских объектов. Насосы применяются так же при разработке открытым способом горнорудных месторождений для водопонижения и осушения шахтных полей.

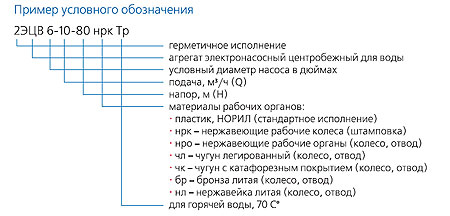

Расшифровка Условного обозначения

Расшифровка параметров ЭЦВ

ЭЦВ

Агрегаты электронасосные центробежные скважные для воды ТУ РБ 10.04714481.002-92

Глубинные насосы ЭЦВ

  • диаметр насосов от 4'' до 12''
  • подача от 1- 325 м. куб/час
  • напор от 20 до 325 м
  • мощьность от 1 до 65 кВт







 Глубинный - погружной насос для скважины ЭЦВ - Особенности эксплуатации

При эксплуатации насос должен быть полностью погружен в перекачиваемую жидкость для охлаждения двигателя. Поэтому существует ряд ограничений для перекачиваемой жидкости:

- содержание твердых механических примесей не более 0,01 % (100 мг/л);

- температура до 25° С;

- водонапорный показатель (рН) от 6,5 до 9,5;

- содержание хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5 мг/л;

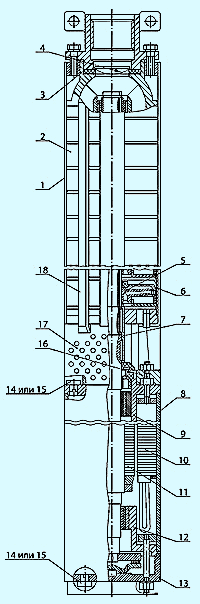

Устройство агрегатаСхема ЭЦВ

Агрегат электронасосный скважинный состоит из центробежного насоса 1 и погружного электродвигателя 8, валы которых соединены муфтой 7. Всасывающая полость агрегата защищена сеткой 17 от попадания крупных частиц. Насос соединяется с электродвигателем при помощи шпилек 16. Кожух 18 защищает вывода двигателя от механических повреждений.

Насос 1 выполнен многоступенчатым. Каждая ступень состоит из колеса рабочего 5, отвода лопаточного 6, обоймы 2. Вал с рабочими колесами 5 и другими деталями образует ротор насоса, верхний конец которого вращается в резинометаллическом подшипнике. Головка 3 насоса имеет резьбу для подсоединения агрегата к водоподъемной колонне. Для удержания столба воды в водоподъемной колонне при остановках насоса и обеспечения плавного запуска при повторных пусках агрегата служит обратный клапан 4. Строповка агрегата осуществляется за проушины головки 3.

Электродвигатель 8 - асинхронный, с короткозамкнутым ротором, погружной, водозаполненный, вертикального исполнения и состоит из статора 10, ротора 11, подшипниковых щитов 9, 12 и днища 13. В подшипниковые щиты 9 и 12 запресованы радиальные подшипники. В днище 13 установлен упорный подшипник, который воспринимает осевое усилие, массу ротора насоса 1 и ротора двигателя 8. Все подшипники смазываются и охлаждаются водой.



Комплектация агрегата

Насосный агрегат поставляется с электрическим проводом длинной 1,5 м и может дополнительно комплектоваться:

                - переходником или соединительной муфтой с насоса на шланг;

                - водоподъемными трубами с соединительными муфтами;

                - фланцами для соединения водоподъемных труб;

                - проводами для подключения агрегата;

                - термоусадочными трубками для соединения проводов;

                - станцией управления и защиты;

                - электроконтактным манометром;

                - манометром;

                - реле давления;

                - задвижкой;

                - обратным клапаном;

                - оголовком скважинным;

                - датчиками верхнего и нижнего уровня;

                - датчиком сухого хода;

                - гидроаккумулятором.

 Эта информация будет полезной если вы хотите купить насос эцв 4, 5, 6, 8, 10, 12 от официального производителя в Бердянске.

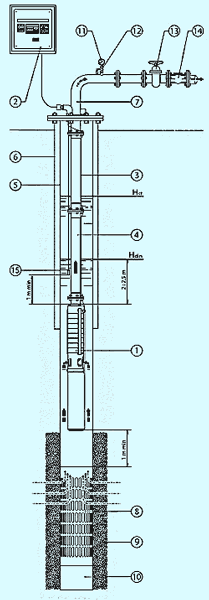

Схема расположения агрегата в скважине

Электронасосный агрегат 1 располагается ниже динамического уровня Нdin в скважине на расстоянии минимум двух метров для создания нормального подпора. В то же время агрегат не должен монтироваться ниже одного метра от верхней части фильтра 8 скважины, для избежания нарушения естественного гравийного фильтра 9.

Для транспортирования воды от насоса до поверхности земли используются обычные водогазопроводные или насосно-компрессорные трубы со стальными муфтами или фланцевым соединением.

Надъустьевое оборудование включает в себя головку устьевую 7, к которой через муфту крепится колонна водоподъемных труб 4. Оголовок монтируется герметично на кондукторную колонну 6 скважины для снятия вибрации на эксплуатационную колонну 5 и предотвращения попадания загрязнений в скважину. На оголовок через трехходовой кран 12 устанавливается манометр 11 для регулировки напора агрегата с помощью задвижки 13. Так же через демпферное устройство может устанавливаться электроконтактный манометр для автоматизации водоснабжения из скважины через систему управления и защиты 2.

Токоподводящий кабель 3 выводится через отверстие в плите оголовка и уплотняется резиновыми сальниками. В целях предотвращения стока воды в скважину из трубопровода при выключении электронасосного агрегата у задвижки устанавливается обратный клапан 14.

Датчик сухого хода 15 отслеживает уровень понижения воды в скважине и предотвращает работу насоса без воды.

Агрегаты электронасосные центробежные скважные для воды ТУ РБ 10.04714481.002-92

Схема расположения в скважине

1- насос агрегат, 2- станция управления, 3- электроподводящий кабель,
4 - водоподъемная колона, 5 - обсадная труба, 6 - кондуктор, 7 - головка устьевая,    8 - фильтр скважиный, 9 - гравийный фильтр, 10 - отстойник, 11 - манометр, 12- кран, 13 - задвижка, 14 - обратный клапан, 15 - датчик сухого хода

Глубинные насосы ЭЦВ - технические характеристики

диаметр насосов от 4'' до 12''

подача от 1- 325 м. куб/час

напор от 20 до 325 м

мощьность от 1 до 65 кВт

Правила подбора агрегата

Перед тем как купить насос для скважины ЭЦВ в Бердянске или в другом городе по Украине, вам нужно удостовериться и учесть наши рекомендации. Номинальная подача агрегата должна быть меньше дебита скважины не менее чем на 25 %. При этом номинальный напор выбранного агрегата должен превышать примерно на 5 % сумму динамического уровня воды в скважине, высоты подъема воды над уровнем воды над уровнем земли, потерь в трубопроводе, а при наличии гидроаккумулятора – верхнего значения давления в метрах (1 атм = 10 м вод.ст.).

Отклонения значений напора не должны превышать: ± 10 % - для агрегатов с напором до 50 м; ± 10 % / -6 % - для агрегатов с напором свыше 50 м.

Скорость воды вдоль двигателя определяется как частное от деления производительности насоса на площадь кольца между внутренним диаметром обсадной трубы и наружным диаметром двигателя.

Герметичный двигатель

Герметичный двигатель ЭЦВ

Для исключения попадания механических примесей, содержащихся в перекачиваемой жидкости, и осаждения на элементах двигателя растворенного в воде железа, агрегат может комплектоваться двигателем в герметичном исполнении. В этом случае смазка и охлаждение производятся смесью воды с глицерином или специальной жидкостью, закаченной в полость двигателя.

Герметизация электродвигателя осуществляется специальными резиновыми кольцами уплотнения шпилек и уплотнения верхнего и нижнего щитов. Двигатель имеет заливную и сливную пробки, крышку и диафрагму. Диафрагма уравновешивает перепады давления между внутренней полостью электродвигателя и окружающей средой, возникающих при разогреве и охлаждении жидкости в электродвигателе.

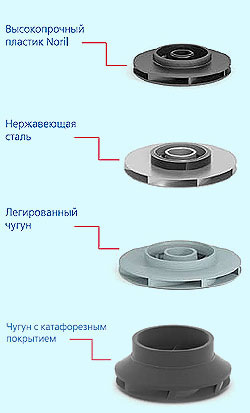

Варианты исполнения рабочих органов

Рабочие органы ЭЦВРабочие органы насоса могут быть выполнены из высокопрочного пластика, легированного чугуна, бронзы, чугуна с катафорезным покрытием или нержавеющей стали.

В зависимости от качества воды, содержания механических примесей и других факторов правильно подобранные рабочие органы увеличиваюРабочие органы ЭЦВт срок службы агрегата.

Готовы купить глубинный насос ЭЦВ 4, 5, 6, 8, 10, 12 - цена от производителя “Азовгидромаш”. вас прекрасно удивит.

 Ждем вашего звонка!
